表冷器說明

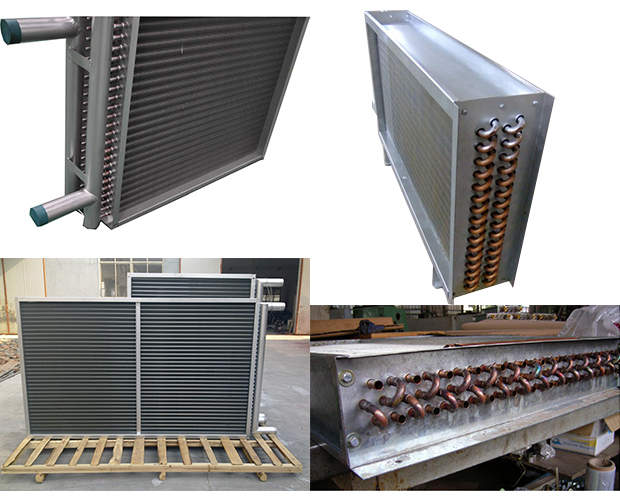

         TL型高效換熱系銅管穿鋁片式表冷換熱器，它 采用了先進的機械漲管和圓弧波紋雙翻邊鋁肋 片結構型式。機械漲管使銅管與鋁肋片接觸緊 密，圓弧波紋能促進流體率流，破壞邊界層， 提高傳熱系數。先進的結構型式、再加上水路 行程，管距，片距設計合理，使得該換熱器具 有傳熱性能好，空氣阻力小，結構緊湊，重量 輕等特點。它可廣泛應用于空調，冷卻、去濕、采暖等工程中，是新風機組和空氣處理機組理想的配套產 品，它又可與風管連接作為冷若冰霜卻或加熱單獨使用。銅管焊接采用低溫快速釬焊，確保耐壓>1.2Mpa。

主要規格有：>

銅管直徑（mm）	孔距（mm）	排距（mm）	翅片規格	片距（mm）
ф15.88	38	33	鋁翅片或銅翅片	1.8---4
ф9.52	25	21．6	鋁翅片或銅翅片	1．3—4
ф12.7	31.75	27.5	鋁翅片或銅翅片	4---9

型號說明：
TL型編號方法為：例TL×4×24×1500(Z)2.7
TL————型號
4————排數N
24————表面管數n
1500————表面管長A
(Z)——氣流方向左(Y為右)
2.7 ————片距t=2.7

有關技術參數：
迎風面積：Fy=A×B(m2) 傳熱面積：F=Fd•A•n•N(m2)
單管每米散熱面積：Fd=0.84m2(片距2.7) 總通水面積：f=1.767×0.0001•n(m2)
通風凈面比：Φ=Ff／Fy=0.532(以片距2.7計算)。

表冷器材料及類型的選擇
?表冷器匯管材料可以是鍍鋅鋼管，也可以是銅管或是不銹鋼管，表冷器翅片可以是普通鋁箔，也可是親水鋁箔或者不銹鋼翅片；表冷器端護板可以是鍍鋅板也可以是不銹鋼板。
?Φ16的銅管表冷器的翅片有正弦波和圓弧波片形兩種。
Φ9.52管表冷器片形為雙轎開窗片形兩種。
?表冷器有4排、6排、8排（豎管）。
?表冷器有左、右式之分。

表冷器的分類
總的來說可分為兩大類
?蛇型盤管型:其中有風機盤管專用型、空調機組用平板型、流動的介質可為冷凍水、熱水，工業用冷凍鹽水、等。
?冷風機型
其中有風冷模塊機組用、恒溫恒濕機組用、冷風機用，有L型、U型、V字型、W型等，
流動的介質多為氟利昂、或407等環保冷媒制劑。



表冷器的應用
?風機盤管型表冷器。2：組合式空調機組、吊頂式空調機組、新風機組、立式空調空氣處理機組、射流機組、組合式空調器、臥式空調機組等配套用平板表冷器3：各種油水冷卻型表冷器、空冷型表冷器、暖風機型表冷器。

表冷器的安裝及使用
?表冷器應設專用支架,不允許用接管來支承表冷器。
?表冷器的供水,回水管路應有良好的保溫措施,以減少熱損失或避免管道結霜。
?冷,熱水管道最高點應設排氣點,最低點應設排水管。冬季不使用表冷器時,應將剩余的水放盡,以免結冰凍裂銅管。
?供表冷器用的冷熱水,不允許有砂子,鐵銹,纖維等雜質。
